電源適配器，是大眾目前廣泛使用的電器設備，使用時就能從交流電源上（AC-200?50Hz or AC-110V?60Hz）獲取其他電器工作所需要的電能量。適配器的本質上就是一個開關電源系統（AC→DC轉換器）。

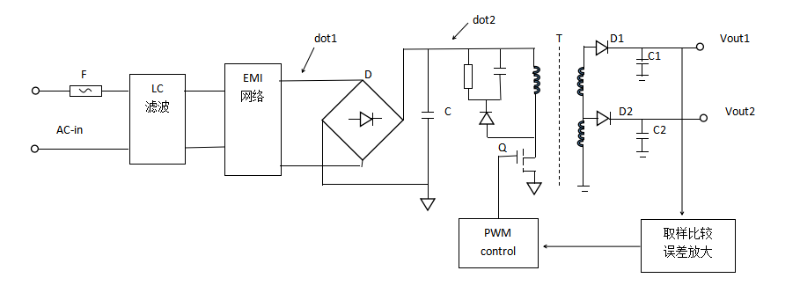

如圖，為一個完整的開關電源原理圖。

由于電路中不可避免的暫態效應，每次開、關機或電網負載發生變化時，都會在AC輸入端引起劇烈波動的浪涌電流，由于能量的聚集和快速的釋放及連續的傳遞轉換，會在電路中的dot1和dot2等各處傳遞這個浪涌，這種浪涌電流一般情況下數量級都可以達到整個適配器穩態工作下電流的幾倍~幾十倍，它的存在會經常造成電路中保險絲、整流橋、濾波電容，調整管及高頻變送器的損壞。一般來說，適配器的有效輸出功率愈大，濾波電容C的數值愈大，產生的浪涌電路的強度就越大，浪涌電流的持續時間也會愈長久，對電路中元器件的沖擊損傷也會較大。

理論計分析和長期的試驗證明，在這樣的AC→DC電路初始設計和熱效應分析時，在電路的dot1或dot2處，選配一只參數合適的功率型NTC熱敏電阻器，將會大大降低浪涌電流對電路中關鍵元器件的沖擊傷害，有效保護和延長器件的壽命，從提高整個適配器的使用壽命。

選配功率型NTC熱敏電阻器的原則是：

（1）功率型NTC熱敏電阻器的穩態工作電流必須＞dot1，dot2處的最大穩態工作電流。

（2）在電源適配器中浪涌電流的產生是由于濾波電容器充電造成的，所以功率型NTC熱敏電阻器所能承受的最大沖擊能量應小于電路中濾波電容器的充電能量，即功率型NTC熱敏電阻器所對應的最大電容量應大于電源適配器電路中濾波電容器的電容量。

（3）在滿足上述（1）、（2）條件下，選擇R25值較大的功率型NTC熱敏電阻器阻值，有利于吸收較大的浪涌電流。

（4）功率型NTC熱敏電阻器的負溫度特性自然會將浪涌電流的電能量轉變成焦?fàn)枱崮?，故功率?/span>NTC熱敏電阻器工作時會急劇發熱，因此，在PCB板器件布局時，盡量要遠離其他元器件，防范功率型NTC熱敏電阻器發熱對其他元器件的熱影響，并且采取有效散熱措施（如：加大功率型NTC熱敏電阻器元件引腳的焊盤和覆銅線的散熱面積）。

（5）選擇B值較大，最大穩態電流下殘余電阻小的功率型NTC熱敏電阻器有利于減少功耗、降低功率型NTC熱敏電阻器的發熱量、提高適配器的轉換效率，同時可以提高電源適配器的壽命，這一點往往被用戶所忽略。

時恒電子抑制浪涌電流用功率型NTC熱敏電阻器有MF72、MF73、MF73T、MF74、MF75等產品，其中最大穩態電流可達80A。全部產品均按歐盟RoHS指令實現了環保生產。主要產品均通過CQC標志認證、德國TUV認證和美國UL、C-UL安全認證。隨著適配器的廣泛使用，時恒電子抑制浪涌的功率型NTC熱敏電阻器將加大生產，跟上市場需求！
