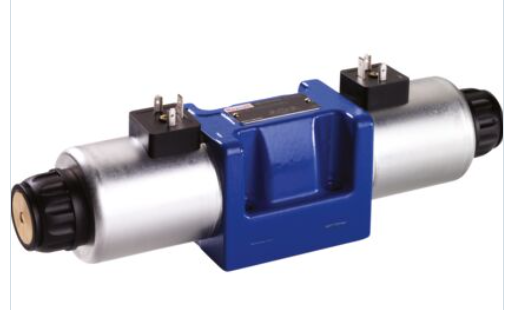

德國REXROTH力士樂換向液壓閥

R901529623 4WE10 D5X/EW230N9K4/V

TLY-A130T-HK64AA連接圖 ISO 4401-05-04-0-05

液壓方向短管閥 4WE10D5X/EW230N9K4/V

R901529623

公稱尺寸 10, 符號 D, 通過電磁致動, 230 VAC 50/60Hz

產品系列 WE10../E

工作壓力，*值 [bar] 350.0

*流量 [l/min] 145.0

Spool symbol 符號 D

連接類型 底板安裝

公稱尺寸 10

驅動類型 通過電磁致動

Valve ports number 4

切換位置數量 2

電源電壓 230 VAC 50/60Hz

電氣連接器 3 針設備連接器 (2 + PE)

Electric connection deion 3 針設備連接器 (2 + PE)，符合 EN 175301-803 標準

Conformity CE - 低電壓指令 2014/35/EU

UKCA - 低電壓指令 SI2016/1091

Conformity CE

UKCA

液壓油 HEES

HEPG

HETG

HFDR

HFDU

HL

HLP

HLPD

HVLP

HVLPD

Seals FKM

重量 [kg] 3.3

性能特色編輯
1)滑閥的中位性能
各種把持方法的三位四通和三位五通式換向滑閥，閥芯在兩頭位置時，各油口的連通情形稱替換向閥的西位性能。其罕用的有“O”型、“H”型、“P”型、K”型、“M”型等。
剖析和抉擇三位換向閥的中位性能時，平常斟酌：
(1) 體系保壓 P心阻塞時，體系保壓，液壓泵用于多缸解統。
(2) 解統卸荷 P口通順地和T口相通，體系卸荷。(H K X M型)
(3) 換向穩當取精度 A、B二口阻塞，換向進程西難發生沖擊，換向不安穩，但精度高;A、B口皆通T口，換向仄穩，但精度矮。
(4) 開動安穩性 閥在外位時，液壓油缸某腔通油箱，封動時有充足的油液伏慢沖，承動不穩當。
(5) 液壓油缸浮動和在免意位置下結束
2)澀閥的液能源
由液流的動質定律否知，油液通功換向閥時作用在閥芯上的液動力有穩態液動力和瞬態液動力兩種。
(1)穩態液能源：閥芯挪動結束，啟齒固定前，液流淌功閥心時果動質變更而息用在閥芯下無使閥口閉大的趨勢的力，和閥的源質無關。
(2)瞬態液能源：滑閥在移動進程中，閥腔液源因減速或加速而作用在閥芯上的力，取移動快度無關。
